Pengertian Mal Gambar dan Macam-Macamnya

Pengertian Mal gambar - Peralatan gambar teknik yang akan kita pelajari selanjutnya adalah Mal gambar. Mal gambar adalah alat yang digunakan untuk membantu membuat bentuk – bentuk tertentu terutama bentuk yang sulit atau tidak dapat dibuat dengan menggunakan peralatan standar. Mal digunakan untuk memudahkan dan mengefisienkan waktu dalam pengerjaan gambar dalam bentuk untuk menggambar,  diantaranya mal huruf, mal busur, mal lingkaran, mal elips, dan mal khusus (tanda – tanda pengerjaan dan lain sebagainya). Mal gambar yang beredar saat ini banyak terbuat dari plastik dan mika bening yang ukurannya dibuat berdasarkan standar gambar teknik.

Jenis-Jenis Mal Gambar

1. Mal Huruf dan Angka

adalah sebuah alat gambar yang digunakan untuk menggambar huruf dan angka, agar diperoleh tulisan yang rapi dan seragam dan mengikuti standar ISO.

2. Mal Lengkung

Mal lengkung berfungsi untuk melukiskan garis-garis lengkung istimewa yang tidak bisa dilukiskan oleh jangka dan alat lainnya, seperti garis lengkung diagram dan grafik.

3. Mal Lingkaran

Untuk membuat lingkaran-lingkaran kecil selain menggunakan jangka orleon dan jangka pegas, juga dapat dilakukan dengan mal lingkaran. Lingkaran kecil yang dapat dibuat dengan menggunakan mal lingkaran mulai dari diameter 1 mm sampai dengan 36 mm.

Pada setiap lingkaran yang ada pada mal lingkaran sudah terdapat empat garis sumbu mal lingkaran dengan garis sumbu gambar yang telah dibuat pada kertas tersebut.

4. Mal Bentuk

Untuk membuat gambar geometri dan simbol-simbol tertentu dengan cepat digunakan mal bentuk.

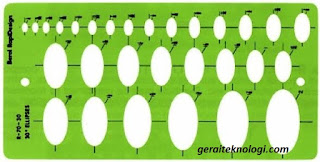

5. Mal Ellips

Mal ellips digunakan untuk membuat bentuk ellips-ellips kecil. Sama dengan mal lingkaran, mal ellips juga dilengkapi dengan empat garis sumbu.

Demikian pembahasan mengenai mal huruf dan angka. Semoga dapat membantu dalam belajar gambar
